WRNK-406/436/496卡套法蘭式鎧裝熱電偶

卡套法蘭式鎧裝熱電偶可直接測量、連接各種生產過程中從0℃到1800℃范圍內的各種液體、蒸汽和氣體介質以及固體表面溫度,適用于化工、電力、造紙、冶金等行業,可直接連接溫控儀表、數...

在線訂購

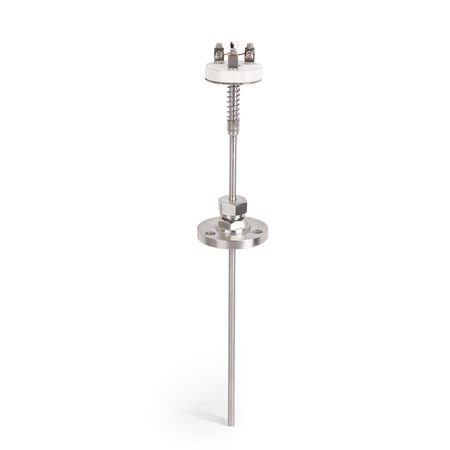

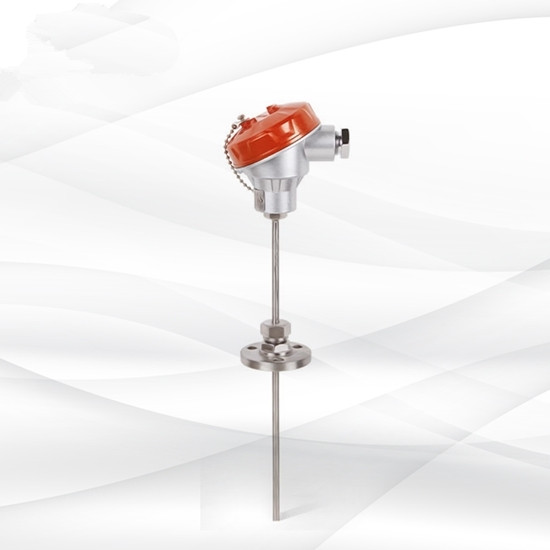

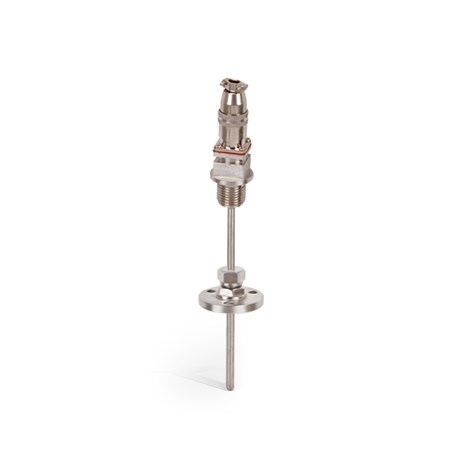

WRNK-406/436/496卡套法蘭式鎧裝熱電偶



工作原理 working principle



    鎧裝熱電偶的工作原理是由兩種不同成分的導體兩端經焊接,形成回路,直接測量端叫測量端,接線端子叫參比端。當測量端和參比端存在溫差時,就會在回路中產生熱電流,接上顯示儀表,儀表上就會指示出熱電偶所產生的熱電式的對應溫度值。
    鎧裝熱電偶的熱電勢將隨著測量端的溫度升高而增長,熱電勢的大小只和鎧裝熱電偶導體材質以及兩端溫度有關,和熱電極的長度、直徑無關。
    鎧裝熱電偶的結構是由導體、絕緣氧化模和 l Cr 1 8Ni9Ti 不銹鋼保護管多次拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構,并配以各種固定裝置組成。



鎧裝熱電偶的結構 Product structure



    鎧裝熱電偶的結構,除五部分中的測溫元件、絕緣材料、保護套管 三部分構成鎧材整體以外, 其余與常規裝配熱電偶的結構相同。
    鎧材(測溫元件、絕緣材料、保護套管):測溫元件對熱電偶來說就是正負兩根熱電偶絲,各熱電偶絲之 間及其與保護套管之間用氧化鎂作絕緣材料; 用金屬管保護絕緣材料和測溫元件 。鎧材工藝使測溫元件、絕 緣材料、保護套管三者成為一個不可拆卸的可撓的緊密實體,鎧材是制造鎧裝熱電偶的基體材料,鎧材不能直接用于測施,必須制作測量端和簡易接線端后方可作為基型鎧裝熱電偶使用。



材料結構 Material structure



☆鎧裝熱電偶材料結構形式 ☆測量端(熱端)結構形式






主要技術指標 Technical indicators
    直徑及相關參數
套管外徑 8.0 6.0 5.0 4.0 3.0
套管壁厚 0.8~1.2 0.6~0.9 0.5~0.8 0.4~0.6 0.3~0.45
熱電偶絲直徑 K、N、E、J、T 1.2~1.4 0.9~1.0 0.7~0.9 0.55~0.6 0.45~0.6
S、R、B 0.45 0.45 0.45 0.4 0.3



    推薦使用溫度
品種 分度號 套管材質 外徑 使用溫度
長期使用溫度 短期使用溫度
鎧裝鎳鉻-鎳硅 K 1Cr18Ni9Ti φ3 φ4 600 700
φ5 φ6 700 800
φ8 800 850
GH3030 φ3 800 900
φ4 φ5 900 1000
φ6 φ8 1000 1100
鎧裝鎳鉻硅-鎳硅 N 1Cr18Ni9Ti φ3 800 900
φ4 φ5 φ6 900 1000
φ8 1000 1100
GH3030 φ3 900 1000
φ4 φ5 1000 1100
φ6 φ8 1100 1200
GH3039 φ3 φ4 1000 1100
φ5 φ6 φ8 1100 1200
鎧裝鎳鉻-銅鎳 E 1Cr18Ni9Ti φ3 350 450
φ4 φ5 φ6 φ8 450 550
鎧裝鐵-銅鎳 J 1Cr18Ni9Ti φ3 300/td> 400
φ4 φ5 φ6 φ8 400 500
鎧裝銅-銅鎳 T 1Cr18Ni9Ti φ3 φ4 φ5 200 250
φ6 φ8 250 300
φ5 φ6 φ8 1100



產品選型 product selection



熱電偶類別 產品型號 分度號 輸出方式 接線裝置
單支鎳鉻-鎳硅 WRNK-406 K 直接輸出 簡易接線板式
雙支鎳鉻-鎳硅 WRNK2-406
單支鎳鉻-鎳硅 WRNKB-406 4~20mA輸出
雙支鎳鉻-鎳硅 WRNKB2-406
單支鎳鉻-鎳硅 WREK-406 E 直接輸出
雙支鎳鉻-鎳硅 WREK2-406
單支鎳鉻-鎳硅 WREKB-406 4~20mA輸出
雙支鎳鉻-鎳硅 WREKB2-406
單支鎳鉻-鎳硅 WRCK-406 T 直接輸出
雙支鎳鉻-鎳硅 WRCK2-406
單支鎳鉻-鎳硅 WRCKB-406 4~20mA輸出
雙支鎳鉻-鎳硅 WRCKB2-406
單支鎳鉻-鎳硅 WRFK-406 J 直接輸出
雙支鎳鉻-鎳硅 WRFK2-406
單支鎳鉻-鎳硅 WRFKB-406 4~20mA輸出
雙支鎳鉻-鎳硅 WRFKB2-406
單支鎳鉻-鎳硅 WRMK-406 N 直接輸出
雙支鎳鉻-鎳硅 WRMK2-406
單支鎳鉻-鎳硅 WRMKB-406 4~20mA輸出
雙支鎳鉻-鎳硅 WRMKB2-406



熱電偶類別 產品型號 分度號 輸出方式 接線裝置
單支鎳鉻-鎳硅 WRNK-496 K 直接輸出 帶補償導線式
雙支鎳鉻-鎳硅 WRNK2-496
單支鎳鉻-鎳硅 WREK-496 E
雙支鎳鉻-鎳硅 WREK2-491
單支鎳鉻-鎳硅 WRCK-496 T
雙支鎳鉻-鎳硅 WRCK2-496
單支鎳鉻-鎳硅 WRFK-496 J
雙支鎳鉻-鎳硅 WRFK2-496
單支鎳鉻-鎳硅 WRMK-496 N
雙支鎳鉻-鎳硅 WRMK2-296



熱電偶類別 產品型號 分度號 輸出方式 接線裝置
單支鎳鉻-鎳硅 WRNK-436 K 直接輸出 防水式
雙支鎳鉻-鎳硅 WRNK2-436
單支鎳鉻-鎳硅 WRNKB-436 4~20mA輸出
雙支鎳鉻-鎳硅 WRNKB2-436
單支鎳鉻-鎳硅 WREK-436 E 直接輸出
雙支鎳鉻-鎳硅 WREK2-436
單支鎳鉻-鎳硅 WREKB-436 4~20mA輸出
雙支鎳鉻-鎳硅 WREKB2-436
單支鎳鉻-鎳硅 WRCK-436 T 直接輸出
雙支鎳鉻-鎳硅 WRCK2-436
單支鎳鉻-鎳硅 WRCKB-436 4~20mA輸出
雙支鎳鉻-鎳硅 WRCKB2-436
單支鎳鉻-鎳硅 WRFK-436 J 直接輸出
雙支鎳鉻-鎳硅 WRFK2-436
單支鎳鉻-鎳硅 WRFKB-436 4~20mA輸出
雙支鎳鉻-鎳硅 WRFKB2-436
單支鎳鉻-鎳硅 WRMK-436 N 直接輸出
雙支鎳鉻-鎳硅 WRMK2-436
單支鎳鉻-鎳硅 WRMKB-436 4~20mA輸出
雙支鎳鉻-鎳硅 WRMKB2-436
