一，概述及用途 Overview and use

    工業用裝配式熱電偶作為測量溫度的傳感器， 通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃到1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
    根據國家規定，我公司生產的各種分度號熱電偶均符合IEC國際標準。
    產品執行標準： IEC584 、IEC1515 GB/T16839-1997

二，工作原理 Working principle

    兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢對應的溫度值。
    熱電特性是物質具有的一種普遍特性，但只有熱電勢與溫度的關系曲線線性好，穩定性好、重復性好、熱電勢率較大、容易標準化、材料資源豐富、容易提純、耐蝕性好的一對金屬導體才能成為熱電偶的制作材料。熱電偶式應用最廣泛的現場測溫儀表。
    熱電偶的熱電勢將隨著測量端溫度升高而增長，熱電勢的大小只和熱電偶導體材質以及兩端溫差有關和熱電極的長度、直徑無關。

三，熱電偶的公稱壓力 Nominal pressure

    一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

四，熱電偶最小置入深度 Minimum insertion depth

    應不小于其保護管外徑的8-10倍（特殊產品除外）。

五，熱電偶的結構 Product structure

    從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。
    根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。

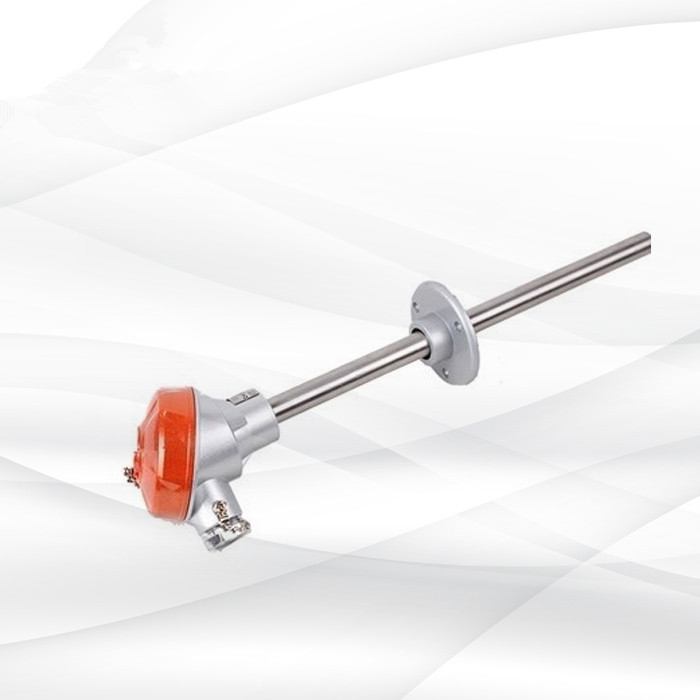

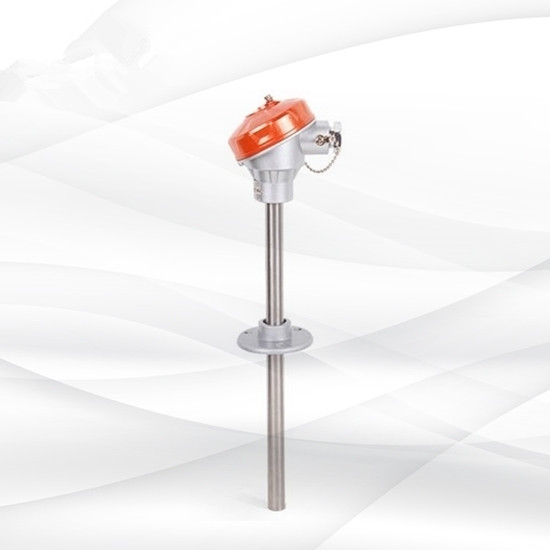

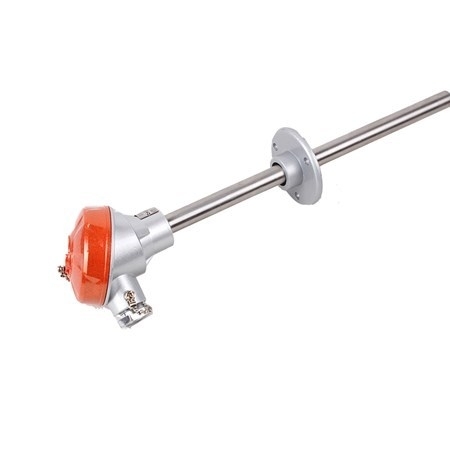

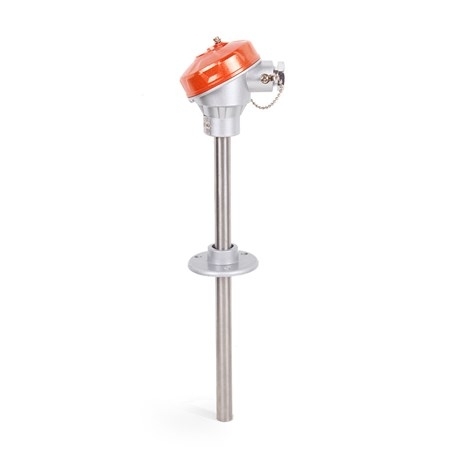

    熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（第一部分測溫元件）， 其它部分都是圍繞它展開，為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置 。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
